Honda Odyssey (from 2016) – fuse box diagram

Honda Odyssey (from 2016) – fuse box diagram

Year of production: 2016, 2017

Engine Compartment Fuse Box (Passenger Side)

Honda Odyssey – fuse box – engine compartment (primary box)
Number Ampere rating [A] Circuit protected
1
2
3 15 ACG FR
4 15 Washer
5 7,5 VB SOL
6 7,5 ECU FR
7
8 15 FI Sub
9 15 DBW
10 15 FI Main
11 15 Ignition Coil
12
13
14
15 20 Radio
16 10 Back Up
17 7,5 MG Clutch
18 20 Front Fog Lights*
19
20 10 Right Headlight High Beam
21
22 10 Small Lights
23
24 10 Left Headlight High Beam
25
26 15 Right Headlight Low Beam
27 15 Left Headlight Low Beam
28 7,5 Oil Level
29 30 Main fan
30 30 Sub Fan
31 30 Wiper Main
*: Not available on all models

Engine Compartment Fuse Box (Driver Side)

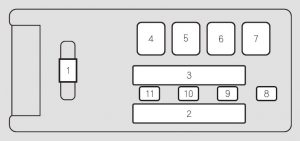

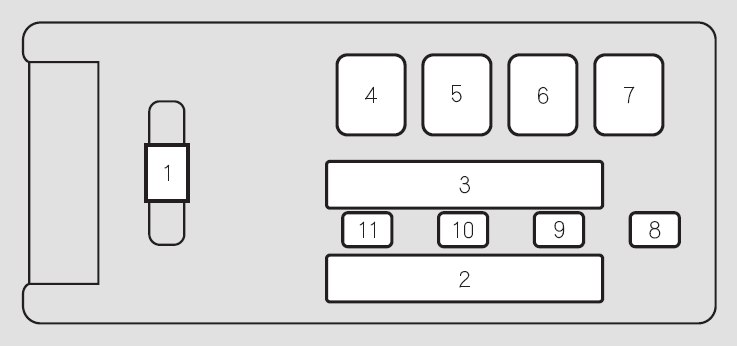

Honda Odyssey – fuse box – engine compartment (secondary box)
Number Ampere rating [A] Circuit protected
1 125 Main Fuse
2-1 60 Fan Main
2-2 50 Passenger’s Side Fuse Box 2
2-3 30 HondaVACTM*
2-4 30 Interior Light, FI Main
2-5 40 Stop & Horn, Hazard
2-6 30 Rear Blower, Battery Management System
2-7 30 VSA FSR
2-8 30 VSA Motor
3-1 50 Driver’s Side Fuse Box 2
3-2 50 IG1 Main*1
40 Starter Motor*2
3-3 60 Rear Fuse Box 1
3-4 50 Passenger’s Side Fuse Box 1
3-5 50 Driver’s Side Fuse Box 1
3-6 60 Engine Compartment Fuse Box (Passenger Side) Main
3-7 40 Passenger’s Side Power Sliding Door Motor*
3-8 40 Front Blower
4 40 Rear Defroster
5
6 30 IG Main 2*
7 30 IG Main 1*
8 7,5 Battery Management System
9 20 Stop & Horn
10 15 Hazard
11 7,5 Interior Lights
*1: Models without smart entry system
*2: Models with smart entry system

Driver Side Fuse Box

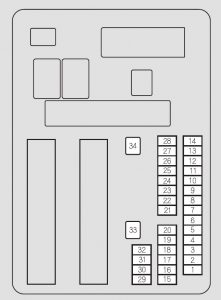

Honda Odyssey – fuse box – interior (driver’s side)
Number Ampere rating [A] Circuit protected
1 7,5 Front Passenger’s Door Lock
2 7,5 Rear Passenger’s Door Lock
3 7,5 Driver’s Door Lock
4 7,5 Front Passenger’s Door Unlock
5 7,5 Rear Passenger’s Door Unlock
6 7,5 Driver’s Door Unlock
7 20 Door Lock Main
8 10 HAC Option*
9 20 Driver’s Side Power Slide Door Closer*
10 15 Rear Fuse Box
11 7,5 Meter
12 20 Engine Compartment Fuse Box (Passenger Side)
13 7,5 Accessory
14 7,5 STS*
15 20 Driver’s Power Seat Sliding
16 20 Moonroof*
17 20 Rear Driver’s Side Power Window
18 10 Smart Entry System*
19 20 Driver’s Power Window
20
21 20 Fuel Pump
22 15 Passenger’s Side Fuse Box
23 7,5 VSA
24 7,5 ACG AS
25 7,5 STRLD
26 7,5 HAC
27 7,5 DRL
28 7,5 ACC Key Lock
29 7,5 Driver’s Power Seat*, Lumbar Support
30 7,5 TPMS
31
32 20 Driver’s Power Seat Reclining
33 40 Driver’s Side Power Slide Door Motor*
34
*: Not available on all models

Passenger Side Fuse Box

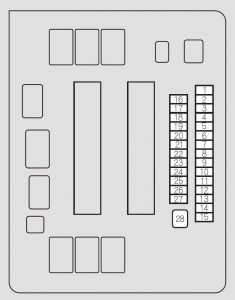

Honda Odyssey – fuse box – interior (passenger’s side)
Number Ampere rating [A] Circuit protected
1 30 Premium Amp*
2 20 Rear Passenger’s Side Power Window
3 10 ACM
4
5 20 Seat Heaters*
6
7 20 Front Passenger’s Power Seat Sliding
8 20 Front Passenger’s Power Seat Reclining
9
10
11
12
13 20 Passenger’s Side Power Sliding Door Closer*
14 15 Rear Accessory Power Socket
15
16
17
18 20 Front Passenger’s Power Window
19 10 SRS
20 7,5 ECU AS
21 7,5 Headlight Adjuster*
22
23 7,5 OPDS*
24 7,5 OPDS*
25 7,5 Illumination (Interior)
26
27 15 Front Accessory Power Socket
28
*: Not available on all models

Rear Fuse Box

Honda Odyssey – fuse box – interior (rear)
Number Ampere rating [A] Circuit protected
1 20 Power Tailgate Closer*
2 7,5 Trailer Small Light*
3
4 10 Tailgate*
5 7,5 Rear Driver’s Side Door Lock
6
7
8 10 Trailer*
9 20 Trailer Charge*
10 7,5 Trailer Back Light*
11 7,5 Trailer Hazard*
12 10 Rear Wiper
13 7,5 ECU RR
14 40 Power Tailgate Motor*
15 30 AC Inverter*
16
17
18
*: Not available on all models

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
