Volvo 260 (1979) – fuse box diagram

Volvo 260 (1979) – fuse box diagram

Year of production: 1979

Fuse box in instrument panel

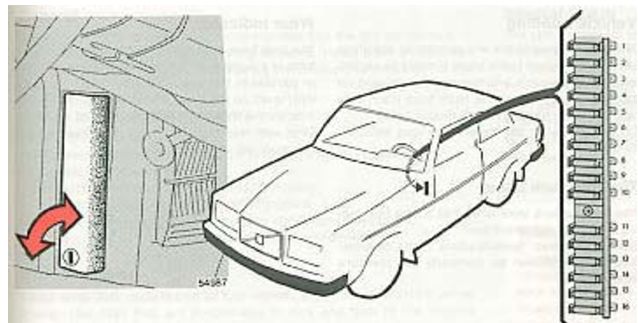

The fuse box is positioned in front of the front left door pillar.

Volvo 260 - fuse box -  instrument panel
Volvo 260 – fuse box –
instrument panel
Position Function Ampere rating [A]
1 Cigarette lighter, Electrically operated side mirrors, Power antenna (auxiliary equipment), Tailgate wiper 8
2 Windshield wiper/washer, Horn 16
3 Heater blower 16
4 Seat belt warning, Ignition key buzzer 8
5 Fuel feed pump 8
6 Brake light, Relay, interior light 8
7 Fuel pump 16
8 Interior light, Glove box light, Clock, Trunk light, Engine compartment light 8
9 Hazard warning flashers 8
10 Window lift 16
11 Overdrive, El. heated rear window 16
12 Back-up lights, Relay, window lifts, Heated driver’s seat, Air conditioning 8
13 Instruments, Turn signals, Seat belt warning light, Temperature warning light, Relay, fuel injection 8
14 Spare
15 Parking light, left side, License plate, Side marker light (Wagon) 8
16 Parking light, right side, Light on instruments and controls, Buzzer, headlights and key 8
17 Fuse storage, spare

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
