Цепь питания системы впрыска защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены предохранителями цепи заряда аккумуляторной батареи, пуска двигателя, цепь «генератор — выключатель зажигания — монтажный блок».

Схема предохранителей и реле ВАЗ 2114, 2115, 2113
Схема предохранителей и реле ВАЗ 2114, 2115, 2113

Монтажный блок 2114/2115-3722010 / -3722020: -3722010-08, -3722010-10, -3722010-18

Схема предохранителей и реле ВАЗ 2114, 2115, 2113
Схема предохранителей и реле ВАЗ 2114, 2115, 2113

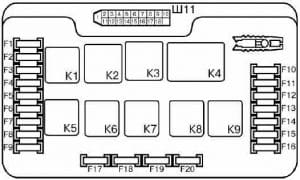

Монтажный блок 2114/2115-3722010 / -3722020: -3722010-30, -3722010-38, -3722010-40, -3722010-48, -3722010-60, -3722010-68,


А
Назначение
1 10 Лампы заднего противотуманного света, индикатор заднего противотуманного света, электродвигатель очистителя фар, реле очистителя фар (контакты), клапан включения омыва фар
20 Центральный замок, лампы заднего противотуманного света, индикатор заднего противотуманного света
2 10 Реле аварийной сигнализации и указателей поворота (в режиме аварийной сигнализации), индикатор аварийной сигнализации
3 7.5* Лампы стоп-сигнала, передний плафон освещения салона, центральный плафон освещения салона, плафон освещения багажного отделения, лампа подсветки выключателя зажигания, индикатор неисправности двигателя «Check Engine», маршрутный компьютер
10* Лампы стоп-сигнала, плафон освещения салона, плафон индивидуального освещения салона, плафон освещения багажного отделения, реле контроля целостности ламп, маршрутный компьютер, лампа подсветки выключателя зажигания, индикатор неисправности двигателя «Check Engine»
4 20 Прикуриватель*, обогрев заднего стекла, реле включения обогрева заднего стекла (контакты), штепсельная розетка для переносной лампы
5 20 Вентилятор системы охлаждения, звуковой сигнал, реле включения звукового сигнала
6 30 Стеклоподъемники, реле включения электростеклоподъемников (контакты)
7 30* Прикуриватель, электродвигатель отопителя, задний стеклоочиститель, омыватель лобового стекла, электродвигатели очистителей фар (в режиме работы), лампа освещения вещевого ящика, реле включения обогрева заднего стекла (обмотка), реле вентилятора системы охлаждения, реле времени омыва заднего стекла, клапан включения омыва лобового и заднего стекол, реле включения обогрева заднего стекла (обмотка), индикатор обогрева заднего стекла
20* Прикуриватель, электродвигатель отопителя, омыватель лобового стекла, электродвигатели очистителей фар (в режиме работы), лампа освещения вещевого ящика, реле включения обогрева заднего стекла (обмотка), реле вентилятора системы охлаждения, клапан включения омыва лобового стекола, реле включения обогрева заднего стекла (обмотка), индикатор обогрева заднего стекла
8 7.5 Правая противотуманная фара
9 7.5 Левая противотуманная фара
10 7.5 Лампы габаритного света по левому борту, индикатор габаритного света, лампы освещения номерного знака, подкапотная лампа, выключатель освещения приборов, лампы подсветки: (выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем)
11 7.5 Лампы габаритного света по правому борту, реле контроля целостности ламп*
12 7.5 Правая фара (ближний свет)
13 7.5 Левая фара (ближний свет)
14 7.5 Левая фара (дальний свет), индикатор дальнего света фар
15 7.5 Правая фара (дальний свет)
16 15* Реле аварийной сигнализации и указателей поворота (в режиме указания поворота), лампы света заднего хода, комбинация приборов, обмотка возбуждения генератора (в режиме пуска двигателя), реле контроля исправности ламп, блок индикации бортовой системы контроля, индикатор низкого давления масла, индикатор включения стояночного тормоза, индикатор уровня тормозной жидкости, индикатор разряда аккумуляторной батареи, маршрутный компьютер
20* Реле аварийной сигнализации и указателей поворота (в режиме указания поворота), лампы света заднего хода, обмотка возбуждения генератора (в режиме пуска двигателя), индикатор низкого давления масла, индикатор включения стояночного тормоза, индикатор уровня тормозной жидкости, индикатор разряда аккумуляторной батареи, вольтметр, индикатор воздушной заслонки карбюратора (подсос), индикатор низкого уровня топлива, стеклоочиститель лобового стекла, указатели температуры охлаждающей жидкости и уровня топлива.
17 Запасной
18 Запасной
19 Запасной
20 Запасной
Реле
К1 -10, -18, -40, -48: Очистители фар (90.3747-01 — 21100-3747210-31 (-38, -48), 2105-3747210-02, 2107-3747210-02)
Перемычка
К2 Аварийная сигнализация и указатели поворота (495.3747 — 21080-3747010-02 (-08))
К3 Прерыватель стеклоочистителя (526.3747 — 21140-3747710 (-00, -08))
К4 -00, -08, -10, 18, -30, -38, 40, 48: Контроль целостности ламп (4412.3747 — 21100-3747410 (-00, -01, -08), 21150-3747410-00 (-01, -08))
-60, -68: Перемычка
К5 -10, 18, -30, -38, -68: Стеклоподъемники (90.3747-11 — 21100-3747210-31, 21050-3747210-12 (-18, -38), 2107-3747210-12)
К6 Звуковой сигнал (90.3747-11 — 21100-3747210-31, 21050-3747210-12 (-18, -38), 2107-3747210-12)
К7 Обогрев заднего стекла (90.3747-11 — 21050-3747210-12 (-18, -38), 2107-3747210-12)
К8 Дальний свет фар (90.3747-11 — 21050-3747210-12 (-18, -38), 2107-3747210-12)
К9 Ближний свет фар (90.3747-11 — 21050-3747210-12 (-18, -38), 2107-3747210-12)

* В зависимости от монтажного блока

Дополнительный блок предохранителей и реле (система впрыска топлива)

Схема предохранителей и реле ВАЗ 2114, 2115, 2113 - система впрыска топлива
Схема предохранителей и реле ВАЗ 2114, 2115, 2113 — система впрыска топлива



Находится этот блок внизу слева под бардачком на центральной консоли

Схема предохранителей и реле ВАЗ 2114, 2115, 2113 - система впрыска топлива
Схема предохранителей и реле ВАЗ 2114, 2115, 2113 — система впрыска топлива

А
Назначение
1 15 Топливный насос, реле топливного насоса (контакты), форсунки
2 15 Постоянное питание контроллера, реле включения электровентилятора (обмотка), клапан продувки адсорбера, датчик расхода воздуха, датчик скорости, датчик кислорода (подогрев)
3 15 Главное реле (блок управления двигателем, модуль зажигания)
Реле
К1 Топливный насос
К2 Вентилятор системы охлаждения
К3 Главное реле (блок управления двигателем)



Схема предохранителей и реле ВАЗ 2114, 2115, 2113
Схема предохранителей и реле ВАЗ 2114, 2115, 2113
  1. Монтажный блок — расположен в моторном отсеке
  2. Реле (2105-3747210-20 (-21, -22, -24, -28, -58))
  3. Реле зажигания () — установлено под панелью приборов слева (маленькое реле), рядом с реле заднего противотуманного света.
  4. Реле заднего противотуманного света (2114-3747610 (-01, -02, -03)) — установлено под панелью приборов слева (большое реле), рядом с реле зажигания.
  5. Реле переднего противотуманного света (2105-3747210-58) — установлено в моторном отсеке на левом брызговике рядом с АКБ

под панелью приборов

Схема предохранителей и реле ВАЗ 2114, 2115, 2113 - под  панелью приборов
Схема предохранителей и реле ВАЗ 2114, 2115, 2113 — под панелью приборов



на левом брызговике

Схема предохранителей и реле ВАЗ 2114, 2115, 2113 - на панелью приборов
Схема предохранителей и реле ВАЗ 2114, 2115, 2113 — на панелью приборов



Дополнительные предохранители

  • Задний противотуманный свет (8А) — расположен в жгуте проводов
  • Обогрев сидений (16А) — расположен в жгуте проводов
  • Центральный заммок (16А) — расположен в жгуте проводов
