Схема предохранителей и реле Lada XRAY (2016 — 2018)

Схема предохранителей и реле Lada XRAY (2016 — 2018)

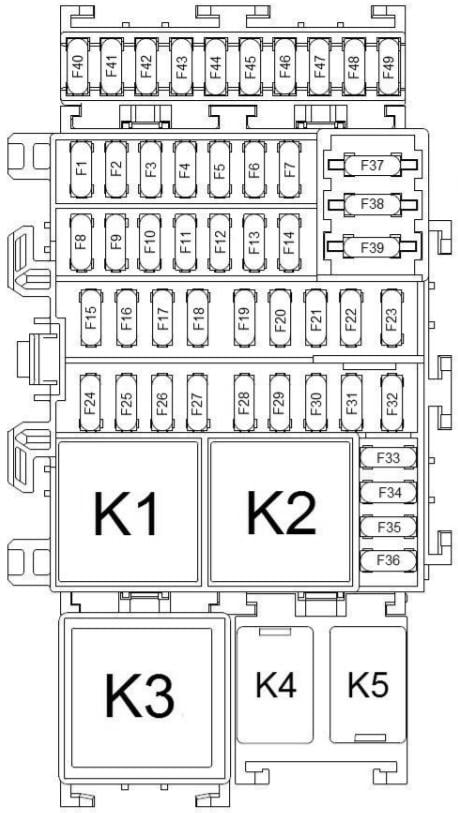

Блок предохранителей в салоне *

Схема предохранителей и реле Lada XRAY - Блок предохранителей в салоне
Схема предохранителей и реле Lada XRAY — Блок предохранителей в салоне

А
Назначение
F1 30 Электростеклоподъемники передних дверей
F2 10 Optima: Дальний свет (фара левая)
F3 10 Optima: Дальний свет (фара правая)
F4 10 Optima: Ближний свет (фара левая)
F5 10 Optima: Ближний свет (фара правая)
F6 5 Optima: Габаритные огни (фары левая и правая)
Габаритные огни (задние фонари левый и правый)
Фонари освещения номерного знака
Подсветка переключателя корректора света фар
Подсветка выключателя центральной блокировки замков дверей
Подсветка выключателя аварийной сигнализации
F7 5 Optima: Подсветка панели управления кондиционером
Подсветка выключателя системы безопасной парковки
Подсветка переключателя электростеклоподъемников в двери водителя
Подсветка переключателя электростеклоподъемников в двери/дверях пассажиров
Подсветка прикуривателя
Подсветка блока освещения салона
Подсветка аудиосистемы/ мультимедийной системы
F8 30 Электростеклоподъемники задних дверей
Управление реле блокировки задних электростеклоподъемников
F9 7,5 Задний противотуманный огонь
F10   — Резерв
F11 20 Центральный блок кузовной электроники (моторедукторы замков боковых дверей, моторедуктор замка багажника)
F12 5 Антенна иммобилизатора
Контроллер системы курсовой устойчивости
Датчик угла поворота рулевого колеса
Выключатель сигнала торможения
F13 10 Блок освещения салона
Плафон освещения багажника
Плафон освещения вещевого ящика
Контроллер САУКУ (Top)
Панель управления климатической установкой (Top)
F14 5 Top: Датчик дождя
F15 15 Омыватель ветрового и заднего стекол
Центральный блок кузовной электроники (очиститель заднего стекла)
F16 15 Автомобильный терминал системы «ЭРА-ГЛОНАСС»
Обогреватели передних сидений
Аудиосистема/мультимедийная система
F17 7,5 Optima: Дневные ходовые огни
F18 7,5 Лампы сигналов торможения в задних фонарях
Дополнительный сигнал торможения
F19 5 Контроллер системы управления двигателем
Центральный блок кузовной электроники
Дополнительный блок кузовной электроники (Top)
Комбинация приборов
Управление реле стартера
Управление реле топливного насоса
Селектор выбора режимов автоматизированной трансмиссии
F20 5 Блок управления системой надувных подушек безопасности
F21 7,5 Лампы света заднего хода
Контроллер управления автоматизированной трансмиссией
F22 5 Электронасос гидроусилителя рулевого управления
F23 5 Блок управления системой безопасной парковки
Электрокорректор света левой фары
Электрокорректор света правой фары
Переключатель электрокорректора света фар
Управление реле обогрева ветрового стекла 1
Управление реле обогрева ветрового стекла 2
Управление реле обогрева заднего стекла и наружных зеркал
F24 15 Центральный блок кузовной электроники (питание предохранителей салона F12, F13, F36 с задержкой после выключения зажигания)
F25 5 Автомобильный терминал системы «ЭРА-ГЛОНАСС»
Дополнительный блок кузовной электроники (Top)
F26 15 Центральный блок кузовной электроники (указатели поворота)
F27 20 Optima: Ближний свет (фары левая и правая)
5 Top: Сигнал включения ближнего света фар
Сигнал включения дальнего света фар
Сигнал включения противотуманных фар
Сигнал включения заднего противотуманного огня
F28 15 Звуковой сигнал Сигнал включения габаритных огней (Top)
F29 25 Optima: Габаритные огни (фары и задние фонари)
Дальний свет (фары левая и правая)
Задний противотуманный огонь
Управление реле звукового сигнала
F30 Резерв
F31 5 Комбинация приборов
F32 7,5 Центральный блок кузовной электроники
Автомобильный терминал системы «ЭРА-ГЛОНАСС»
Аудиосистема/оборудование мультимедийное
Управление реле дополнительной розетки в багажнике
Управление реле электровентилятора отопителя
Панель управления кондиционером (Optima)
F33 15 Прикуриватель
F34 15 Диагностический разъем
Аудиосистема/мультимедийная система
F35 5 Обогрев наружных зеркал
F36 5 Электропривод наружных зеркал
F37 30 Цепь пуска стартера
F38 30 Optima: Очиститель ветрового стекла
Top: Дополнительный блок кузовной электроники (очиститель ветрового стекла)
F39 40 Optima: Электровентилятор отопителя
F40 Резерв
F41 25 Top: Дополнительный блок кузовной электроники (дневной ходовой огонь правой фары, габаритные огни передние, ближний свет левой фары, дальний свет правой фары)
F42  — Резерв
F43 15 Top: Дополнительный блок кузовной электроники (питание потребителей после предохранителя салона F19)
F44 15 Розетка для дополнительных потребителей в багажнике
F45  — Резерв
F46 25 Top: Дополнительный блок кузовной электроники (габаритные огни салона, противотуманные фары, задний противотуманный огонь)
F47 25 Top: Дополнительный блок кузовной электроники (дневной ходовой огонь левого борта, габаритные огни задние, ближний свет правой фары, дальний свет левой фары)
Реле
К1 40 Реле электровентилятора отопителя
К2 40 Реле обогрева заднего стекла и наружных зеркал
К3 40 Реле блокировки задних электростеклоподъемников
К4 Резерв
К5 20 Реле розетки для дополнительных потребителей в багажнике
* Данные из руководства по эксплуатации (состояние на 20.01.2017 г.)
Top, Optima — комплектация автомобиля

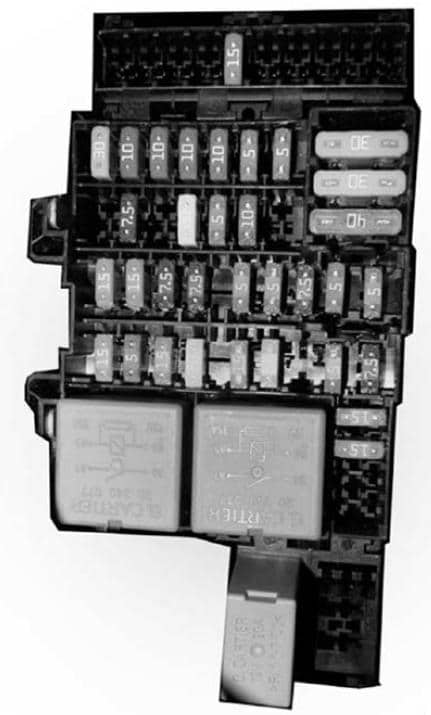

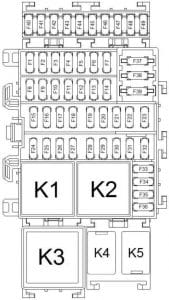

Блок предохранителей в салоне **

Схема предохранителей и реле Lada XRAY - Блок предохранителей в салоне
Схема предохранителей и реле Lada XRAY — Блок предохранителей в салоне

А
Назначение
F1 15 Омыватель ветрового стекла
F2 25 «стандарт» и «норма»: Дневные ходовые огни (через предохранитель F39)
Фары ближнего света (F42 и F44)
F2 5 «люкс»: Сигнал включения ближнего света фар
Сигнал включения дневных ходовых огней
Сигнал включения заднего противотуманного огня
Сигнал включения противотуманных фар
Электрокорректор света фар (F39)
F3 15 Патрон для подключения доп. потребителей/прикуриватель
F4 20 «стандарт» и «норма»: Фары дальнего света (F41 и F46)
Габаритные огни (F47 и F48)
Задний противотуманный огонь (F8)
F4 5 «люкс»: Сигнал включения дальнего света фар
Сигнал включения габаритных огней
Реле звукового сигнала
F5 15 «Optima» и «Top»: Обогреватели передних сидений
F6 25 «Top»: Дальний свет правого борта

Ближний свет левого борта

Габаритные огни левого борта
Дневной ходовой огонь правого борта
Фонари освещения номерного знака
Подсветка приборов и клавиш

F7 30 «Top»: Очиститель ветрового стекла
F8 3 «Optima»: Задний противотуманный огонь
F9 15 «Top»: Противотуманные фары
Задний противотуманный огонь
F10 25 «Top»: Дальний свет левого борта
Ближний свет правого борта
Габаритные огни правого борта
Дневной ходовой огонь левого борта
Подсветка переключателей стеклоподъемников, прикуривателя, радиоприемника
F11 15 Реле электростеклоподъемников передних дверей (F33)
Реле электростеклоподъемников задних дверей (только в комплектации «Top») (F33)
Электропривод наружных зеркал (F35)
Контроллер САУКУ (только в комплектации «Top») (F33)
Панель управления климатической установкой (F33)
Антенна иммобилизатора
Выключатель сигнала торможения (F16)
Плафон освещения вещевого ящика («Optima» и «Top») (F17)
Блок освещения салона (F17)
Плафон освещения багажника (F17)
Плафоны освещения порогов (только в комплектации «Top») (F17)
F12 15 Указатели поворота (в блок-фарах и фонарях)
Боковой указатель поворота в левом наружном зеркале (F43)

Боковой указатель поворота в правом наружном зеркале (F49)

F13 10 Центральный блок кузовной электроники
F14 10 Сигналы торможения (F37 и F38)
F15 5 Датчик дождя (только в комплектации «Top»)
Переключатель корректора света фар
Реле обогрева заднего стекла
F16 5 Выключатель сигнала торможения
F17 5 Плафон освещения багажника
Блок освещения салона
Плафон освещения вещевого ящика («Optima» и «Top»)
Плафоны освещения порогов (только в комплектации «Top»)
F18 30 Моторедукторы блокировки дверей
Моторедуктор блокировки багажника/двери задка
F19 30 Электростеклоподъемники передних дверей
Электростеклоподъемники задних дверей (только в комплектации «Top»)
F20 5 «Optima» и «Top»: Обогрев наружных зеркал
F21 15 Блок управления системой надувных подушек безопасности
F22 5 Комбинация приборов
F23 5 Комбинация приборов
F24 5 Дополнительное реле стартера
Реле дополнительных потребителей (ACC)
Реле клеммы 15А
F25 30 Электровентилятор отопителя
F26 15 Топливный насос
F27 5 «Optima» и «Top»: Блок управления системой безопасной парковки
F28 5 Электроусилитель рулевого управления
F30 5 Блок системы «ЭРА-ГЛОНАСС»
F31 5 Блок системы «ЭРА-ГЛОНАСС»
F32 10 Клемма 15 приборов
F33 5 Реле электростеклоподъемников передних дверей
Реле электростеклоподъемников задних дверей (только в комплектации «Top»)
Панель управления климатической установкой
Контроллер САУКУ (только в комплектации «Top»)
F34 5 Датчик угла поворота рулевого колеса
Блок кнопок рулевого колеса («Optima» и «Top»)
F35 5 «Optima» и «Top»: Электропривод наружных зеркал
F36 5 Радиоприемник/мультимедийное оборудование («Optima» и «Top»)
Диагностический разъем
F37 7.5 Сигнал торможения правый
F38 7.5 Сигнал торможения левый
Сигнал торможения дополнительный
F39 10 «Optima»: Дневные ходовые огни
F40 25 «Optima»: Очиститель ветрового стекла
F41 10 «Optima»: Дальний свет левого борта
F42 10 «Optima»: Ближний свет левого борта
Электрокорректор левой фары
F43 3 Боковой указатель поворота в левом наружном зеркале
F44 10 «Optima»: Ближний свет правого борта
Электрокорректор правой фары
F45 Не используется
F46 10 «Optima»: Дальний свет правого борта
F47 5 «Optima»: Габаритные огни правого борта
F48 5 «Optima»: Габаритные огни левого борта
Фонари освещения номерного знака
F49 3 Боковой указатель поворота в правом наружном зеркале
F50 5 «Optima» и «Top»: Привод управления роботизированной коробкой передач
F51 5 Блок системы «ЭРА-ГЛОНАСС»
F52 10 Очиститель заднего стекла
Реле
К1 40 Реле электровентилятора отопителя
К2 30 Реле дополнительных потребителей (АСС)
К3 30 Реле обогрева заднего стекла
К4 30 Реле электростеклоподъемников
передних дверей
К5 30 Реле клеммы 15А
К6 30 «Top»: Реле электростеклоподъемников задних дверей
К7 20 Реле топливного насоса

** Данные из руководства по эксплуатации (состояние на 17.02.2016 г.)

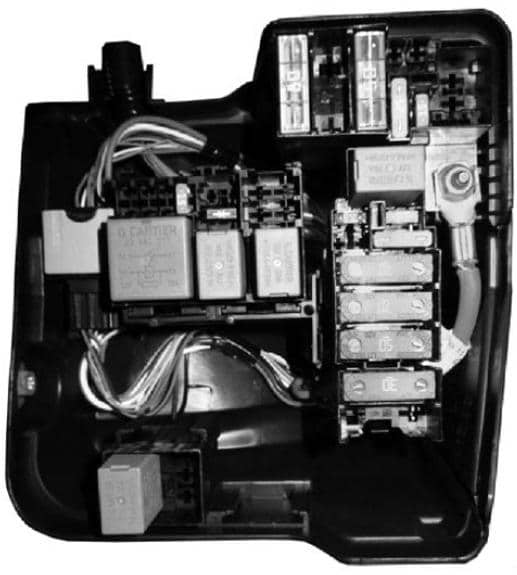

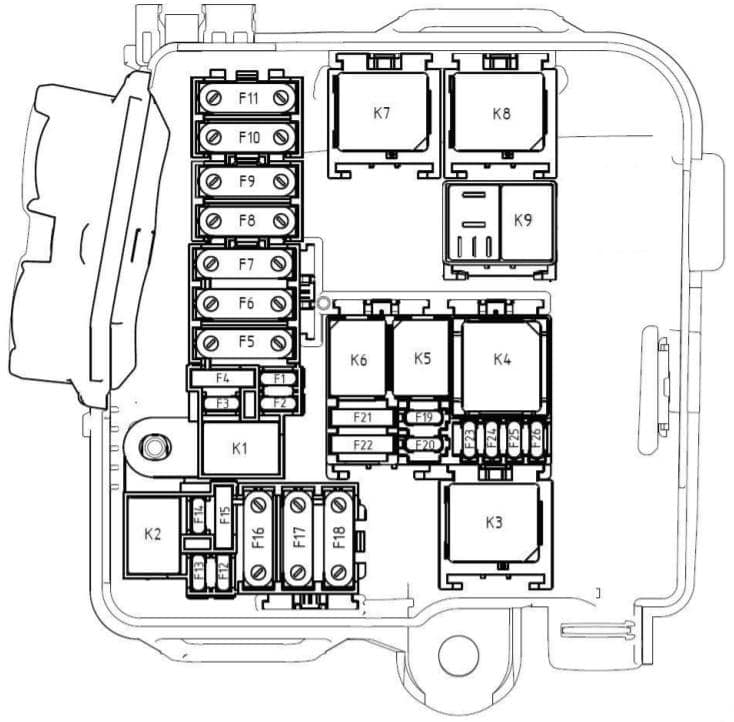

Блок предохранителей в моторном отсеке*

Схема предохранителей и реле Lada XRAY - Блок предохранителей в моторном отсеке
Схема предохранителей и реле Lada XRAY — Блок предохранителей в моторном отсеке

А
Назначение
F1 10 Противотуманные фары
F2 7,5 Центральный блок кузовной электроники
F3 25 Обогреватель заднего стекла
Обогреватели наружных зеркал
F4 25 Контроллер системы курсовой устойчивости
F5 70 Потребители бортовой электросети салона
F6 70 Потребители бортовой электросети салона
F7 50 Контроллер системы курсовой устойчивости
F8 40 Обогреватель ветрового стекла 1
30 Розетка для дополнительных потребителей в багажнике (без обогрева ветрового стекла)
F9 40 Обогреватель ветрового стекла 2
F10 30 Розетка для дополнительных потребителей в багажнике
F11 Резерв
F12 30 Двигатель H4Mk: Цепь пуска стартера
F13 Резерв
F14 25 Двигатель H4Mk: Электронная система управления двигателем
30 Двигатели 21129 и 21179: Электронная система управления двигателем
F15 15 Муфта компрессора кондиционера
30 Электровентилятор охлаждения радиатора (без кондиционера)
F16 50 Электровентилятор охлаждения радиатора
F17 70 Контроллер автоматизированной трансмиссии (АМТ)
F18 80 Электронасос гидроусилителя рулевого управления
F19 D1 — Диод системы кондиционирования
F20 D2 — Диод системы охлаждения двигателя
F21 Резерв
F22 Резерв
F23 15 Двигатель H4Mk: Управление реле электровентилятора охлаждения радиатора
Управление реле кондиционера
Датчик кислорода 1
Датчик кислорода 2
Клапан продувки адсорбера
Датчик фаз
7,5 Двигатели 21129 и 21179: Датчик кислорода 1
Датчик кислорода 2
Клапан управления длиной впускной трубы (только для 21129)
Клапан продувки адсорбера
Датчик фаз
Клапан фазера (только для 21179)
F24 15 Двигатели 21129 и 21179: Контроллер системы управления двигателем
Блок управления электровентилятора радиатора
Катушка зажигания 1 цилиндра
Катушка зажигания 2 цилиндра
Катушка зажигания 3 цилиндра
Катушка зажигания 4 цилиндра
Форсунка 1 цилиндра
Форсунка 2 цилиндра
Форсунка 3 цилиндра
Форсунка 4 цилиндра
Модуль электробензонасоса с датчиком уровня топлива
F25 15 Двигатели 21129 и 21179: Топливный насос
Реле
К1 20 Реле тревожного звукового сигнала
К2 Резерв
К3 40 Двигатели 21129 и 21179: Реле стартера
20 Двигатель H4Mk: Реле стартера
К4 40 Главное реле ЭСУД
К5 20 Реле муфты компрессора кондиционера
Двигатель H4Mk:
Реле электровентилятора охлаждения радиатора (без кондиционера)
К6 20 Двигатель H4Mk: Реле топливного насоса и катушек зажигания
Двигатели 21129 и 21179: Реле топливного насоса
К7 40 Реле обогрева ветрового стекла 2
Двигатели 21129 и 21179: Реле электровентилятора охлаждения радиатора (без кондиционера)
К8 40 Реле обогрева ветрового стекла 1
К9 20 Реле звукового сигнала
* Данные из руководства по эксплуатации (состояние на 20.01.2017 г.)

Блок предохранителей в моторном отсеке**

Схема предохранителей и реле Lada XRAY - Блок предохранителей в моторном отсеке
Схема предохранителей и реле Lada XRAY — Блок предохранителей в моторном отсеке

А
Назначение
F60 70 Электроусилитель рулевого управления
F61 30 Обогреватель заднего стекла
F62 40 Контроллер системы устойчивости
F63 15 Муфта компрессора кондиционера
F64 5 Контроллер системы устойчивости
F65 25 Контроллер системы устойчивости
F66 5 Контроллер управления роботизированной коробкой передач
F67 15 Блок управления предпусковым подогревателем
F68 70 Контроллер управления роботизированной коробкой передач
F69 15 Катушки зажигания
Форсунки
Контроллер системы управления двигателем
F70 60 Kлемма 30 приборов
F71 60 Генератор
F72 60 Генератор
F73 10 Звуковой сигнал
F74 5 Свет заднего хода
Блок управления системой безопасной парковки
F75 60 Обогреватель ветрового стекла
F76 10 Тревожный звуковой сигнал
F77 30 Дополнительное реле стартера
F78 7.5 Датчики кислорода
Клапан продувки адсорбера
Клапан ГРМ
F79 40 Электровентилятор радиатора
F80 5 Реле обогрева ветрового стекла
Реле
К21 30 Реле обогрева ветрового стекла 1
К22 30 Реле обогрева ветрового стекла 2
К23 30 Дополнительное реле стартера
К24 20 Реле звукового сигнала
К25 20 Реле тревожного звукового сигнала
К26 30 Дополнительное реле стартера 2
К27 20 Главное реле ЭСУД
К28 20 Реле муфты компрессора кондиционера
Внимание
Расположение может отличаться в зависимости от комплектации.

** Данные из руководства по эксплуатации (состояние на 17.02.2016 г.)
